紫宸激光焊錫技術助力1.6T光通訊模塊高速發展

在光通信行業，技術迭代的速度總是快得令人咋舌。當我們還在熱議800G的普及時，1.6T已開始批量交付；而當我們剛把目光投向1.6T，行業前沿已在討論3.2T、6.4T甚至更遠的未來。這不禁讓人產生疑問：在更高速率技術的光環下，1.6T光模塊是否只是一個短暫的過渡產品，其發展空間還有多大？

今天，我們就從市場應用、封裝技術、制造工藝等多個維度，深入剖析1.6T光模塊的真實地位與未來潛力。

市場應用：AI算力需求的核心載體，遠未到頂

1. 需求爆發式增長，并非“過渡”?

根據高盛（Goldman Sachs）的最新預測，全球光模塊市場正因AI基礎設施的強勁需求而經歷價值重塑。報告預計，2026年800G和1.6T光模塊的出貨量將分別達到3800萬和1400萬個，推動2026-2027年市場規模提升43%和46%。更重要的是，1.6T的出貨量預計將從2025年的約200萬個，激增至2026年的1400萬個，并在2027年達到4200萬個。這絕非一個“過渡性”市場應有的增長曲線。

2. 成為AI服務器互聯的“標配”?

1.6T光模塊的崛起，與AI服務器架構的演進緊密綁定。以英偉達（NVIDIA）的GPU系統為例，其最新的Vera Rubin架構已明確采用1.6T光模塊進行大規模GPU集群互聯。從GB200的800G網絡，到GB300及后續Rubin架構轉向1.6T，單GPU所需的光模塊數量顯著增加，直接拉動了1.6T的需求。同時，谷歌、Meta等巨頭在自研ASIC AI服務器中也積極導入1.6T方案，進一步鞏固了其市場地位。

3. 明確的商用化時間表

行業龍頭已給出清晰的時間表。中際旭創預計其1.6T光模塊在2024年第四季度開始交付；天孚通信的1.6T光引擎預計在2025年出貨58.5萬只，2026年快速攀升至190萬只。思科（Cisco）也于2026年初發布了面向AI橫向擴展互聯的1.6T OSFP光模塊。這些都標志著1.6T已從技術研發進入大規模商業放量階段。

封裝技術：從COB到硅光，1.6T是技術分水嶺

1.6T 光模塊封裝需兼顧高密度、高散熱、低功耗三大核心訴求，目前行業主流為OSFP系列，同時 QSFP-DD、OSFP-XD 等方案補充適配不同場景，均遵循 MSA 多源協議標準。

1. 散熱挑戰催生材料革新

速率從800G提升至1.6T，光芯片的功率密度大幅增加，傳統散熱方案面臨瓶頸。此時，陶瓷基板因其高熱導率（170-230 W/m·K）和與芯片匹配的熱膨脹系數，成為1.6T光模塊解決散熱問題的關鍵材料，甚至被視為擴產的“剛需”和“卡脖子”環節之一。

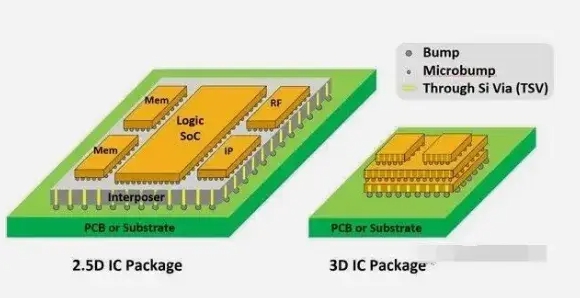

2. 封裝形式的演進

COB（Chip-on-Board）封裝：這種將芯片直接貼裝到基板上的技術，因其高封裝效率、優良的散熱性能和更小的尺寸，在光模塊領域持續發揮重要作用，尤其適合高密度集成。

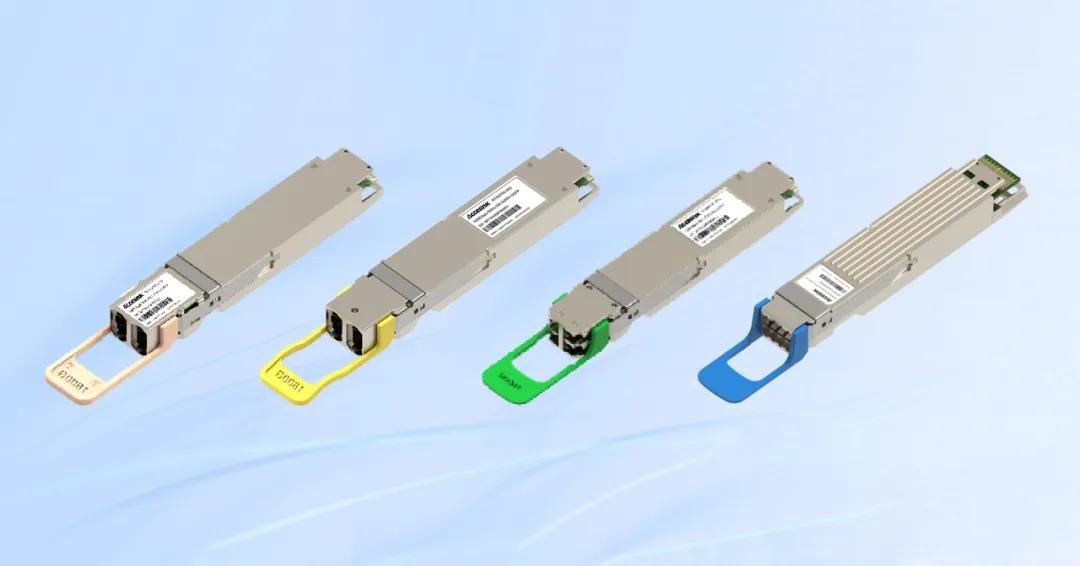

可插拔與CPO的路線選擇：目前，1.6T仍以OSFP等可插拔封裝形式為主，保持了更換靈活、維護方便的優勢。

雖然CPO（共封裝光學）是未來降低功耗和延遲的重要方向，并已有相關系統發布，但其大規模商用仍面臨激光集成、光損耗等挑戰。因此，在未來數年內，可插拔的1.6T模塊仍將是市場絕對主力。

3. 技術路徑：硅光（SiPh）滲透率的關鍵躍升點

1.6T被認為是硅光技術滲透率大幅提升的轉折點。行業分析指出，800G時代仍以EML（電吸收調制激光器）方案為主，但到了1.6T，硅光的成本和技術優勢開始凸顯。硅光方案采用成本更低的CW（連續波）激光器，相比EML方案具有顯著的物料成本優勢。高盛預計，硅光模塊在800G及以上市場的滲透率將從2025年的62%提升至2028年的74%。光迅科技、華工科技等國內廠商也已發布自研的1.6T硅光模塊方案。

制造工藝：激光焊錫技術助力精密制造

如果說封裝是光模塊的“骨架”，那么焊接工藝就是將這些骨架精準拼接在一起的“關節”——而關節的強度和精度，決定了整個系統的可靠性和壽命。在1.6T乃至更高規格的光模塊制造中，激光焊錫技術正扮演著這一關鍵角色。

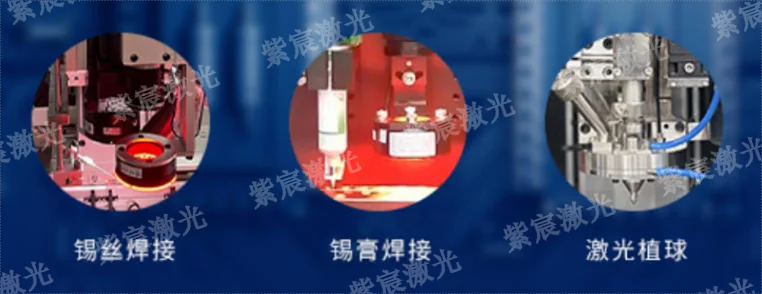

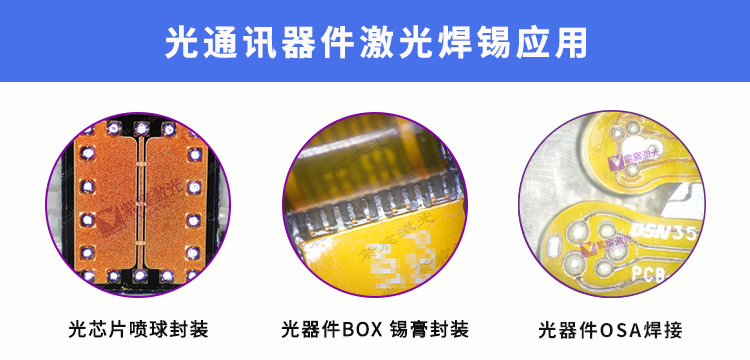

它是精密封裝的“靈魂工藝”。 激光錫膏焊接技術專為光模塊封裝設計，支持0.12mm超微焊盤間距，通過聚焦局部加熱技術，僅對焊點快速升溫，大幅減少熱影響區，保障元器件的可靠性。激光植錫球技術也被用于光芯片與基板的連接，確保焊點導電性和機械強度，同時保護脆弱的半導體結構。多工藝融合——激光送絲焊（用于PCB）、錫膏焊（用于柔性線路）、植錫球焊（用于BGA封裝）——協同滿足不同場景下的封裝需求。

它是應對“熱敏感”與“高密度”挑戰的不二之選。 1.6T及以上的高速光模塊內部，元器件集成度極高、熱敏感器件密布，傳統回流焊和烙鐵焊帶來的大面積熱沖擊極易損傷精密元件。激光焊錫的非接觸、局部瞬時加熱特性，能將熱影響區控制在焊點周圍微米級范圍內，在保護光芯片等脆弱半導體結構的同時，確保焊點的電氣性能與機械強度。據行業數據顯示，采用激光焊錫技術后，光模塊封裝的不良率可降低至0.5%以下，遠低于傳統焊錫工藝的3%-5%，同時生產效率提升30%以上，完美適配高速光模塊的量產需求。

早期光模塊多以人工半自動化方式生產，但隨著1.6T乃至3.2T先進產品的導入，疊加下游需求增長與企業快速擴產，自動化設備已成為高速光模塊量產的必經之路。紫宸激光自主研發的激光焊錫工藝設備因其可編程、易集成、可復制的特性，成為光模塊產線自動化升級的核心環節，大幅降低了人工操作帶來的品質波動，為大規模穩定量產提供了堅實保障。

未來展望：承前啟后的“中流砥柱”

那么，面對3.2T乃至更高速率的未來，1.6T的位置在哪里？

1. 明確的長期市場窗口

技術迭代雖快，但市場消化需要時間。行業共識是，1.6T將在2025-2027年進入快速放量期，并持續占據重要市場份額。3.2T模塊預計在2027-2028年才啟動驗證和初步商用。這意味著，1.6T擁有至少3-5年以上的黃金發展期。

2. 產業鏈成熟的必然階段

從400G到800G，再到1.6T，每一次速率翻倍都伴隨著產業鏈（光芯片、電芯片、封裝材料、測試設備）的全面升級。1.6T是當前產業鏈能力能夠大規模、經濟性支撐的最高速率之一。其大規模量產將驅動上游光芯片（特別是EML）、陶瓷基板等環節的發展，并為3.2T時代積累寶貴的工藝和經驗。

3. 應用場景的持續深化

除了最前沿的AI算力集群，1.6T也將在大型數據中心的核心互聯、城域網等領域找到廣泛應用。其性能與成本的平衡點，使其成為未來一段時間內滿足高帶寬需求最具性價比的選擇。

結語

無論是從市場應用需求、封裝方案演進，還是從精密制造技術保障來看，1.6T都有著極其廣闊的發展空間和不可替代的中堅價值。它不僅連接著800G的當下，更通向3.2T及以上速率的未來。對于行業而言，抓住1.6T的放量周期，不僅意味著當下的商業成功，更是為角逐下一代技術高地積蓄力量。這場關于速度的競賽，每一步都算數。
